Powder Reduction Centering
Exhaust Line Powder 저감 솔루션
01

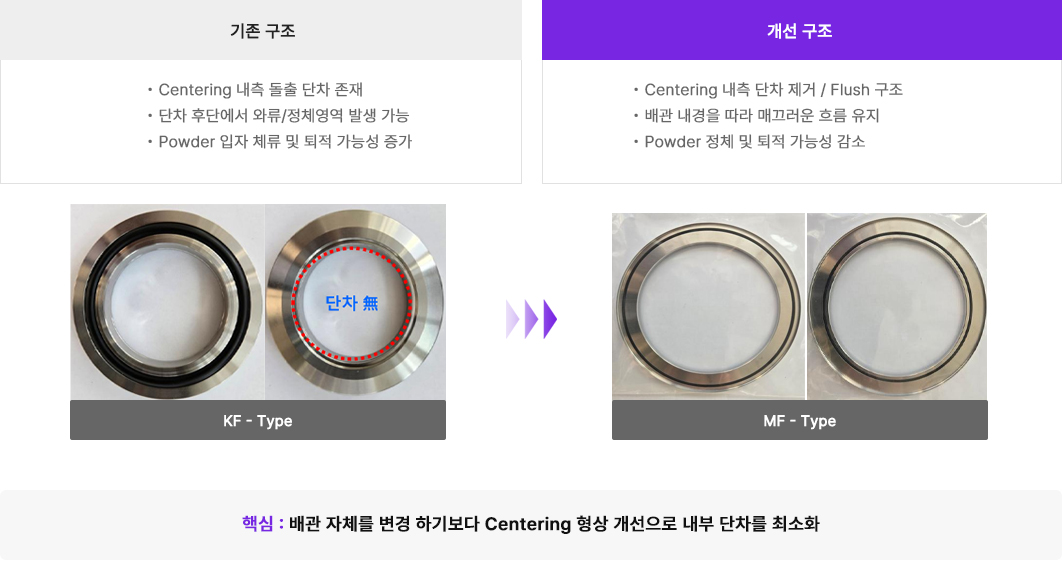

Powder 저감을 위한 Centering 구조 개선
반도체 공정 배기라인에서 발생하는 Powder의 적체 문제를 최소화하기 위해, 기존 Centering의 내측 돌출 단차를 제거하고 배관 내경에 맞춘 Flush 구조로 개선한 제품입니다.
02

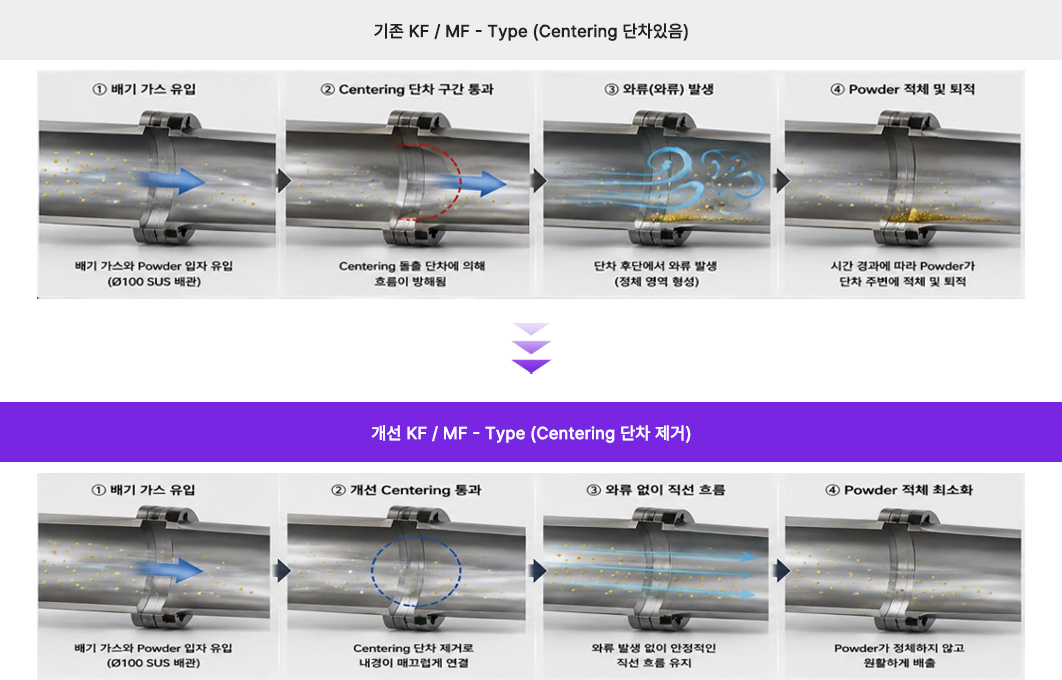

Before/After 유동 비교
Centering 단체 제거를 통해 와류 발생을 최소화하고 배기 흐름을 안정화하여 Powder 적체 가능성을 감소시킵니다.
03
기대효과
| 구분 | 기존(Centering) | 개선(Centering) |
|---|---|---|
| 배관 내부 형상 | 돌출 단차 | Flush / 단차 최소화 |
| 유동 특성 | 와류·정체영역 발생 가능 | 흐름 교란 최소화 |
| Powder 거동 | 연결부 주변 퇴적 가능 | 정체·퇴적 가능성 감소 |
| Maintenance | 청소 빈도 증가 가능 | 청정 유지 및 관리 부담 저감 |
04
APPLICATION
- Semiconductor반도체 장비 배기라인
- Process Exhaust공정 배기 시스템
- Scrubber 전·후단배기 배관 연결부
- 신규 및 교체유지보수용
05
특허증
특허등록번호 : 제10-2892791호
슬러지 퇴적 방지가 가능한 배관 이음새 조립체
- 등록일 : 2025년 11월 25일
